PROCEDIMIENTOS DE APLICACIÓN
- Retirada del revoque y limpieza profunda de las juntas, con retirada del mortero de lecho incoherente. Limpieza de superficies mediante un método adecuado (arenado, lavado a presión, etc.). Al final de la limpieza, los elementos portantes de la mampostería deben ser claramente visibles, libres de polvo, pátinas, incrustaciones y partes débiles o inconsistentes en la superficie, con juntas bien profundizadas, con el fin de crear “escalones de apoyo” para el revoco reforzado favoreciendo así una sólida malla y perfecta colaboración con los elementos portantes de la mampostería.
- Perforar el sustrato según una cuadrícula dimensionada durante la fase de diseño (normalmente de 2 a 4 agujeros/m²). Inserción en los agujeros de barras helicoidales en acero inoxidable HELIX STEEL AISI 304, con el diámetro de las barras elegido según las necesidades estructurales. Fijación de las barras con anclaje químico SYNTECH FIX EP o, alternativamente, con mortero a base de ligante hidráulico ANCHORSANA FIX.
- Imprimación del soporte con látex adhesivo BOND HG con reacción puzolánica, aplicado con rodillo, brocha o spray, inmediatamente antes de aplicar el mortero. Consumo de unos 200 gr/m².
- Aplicación manual o mecánica (spray), en el borde de la mampostería, de mortero compuesto UNISAN, reforzado con doble tipo de fibras READYMESH (vidrio y polipropileno), deshumidificante, con muy alta transpirabilidad, clase R (restauración según UNI EN 998/1), a base de ligantes hidráulicos con bajo contenido en sales solubles, con resistencia mecánica en clase R2 (según UNI EN 1504/3), clase de reacción al fuego A1 (EN 13501-1), permeabilidad al vapor de agua 11 μ (UNI EN 1015-19), resistencia a la compresión después de 28 días > 20 MPa (UNI EN 12190), resistencia a la flexión después de 28 días > 4 MPa (UNI EN 12190), módulo de elasticidad 11 GPa (EN 13412), granulometría máxima del agregado 1,5 mm. Mezclar el producto con agua utilizando un mezclador mecánico adecuado durante al menos dos minutos y, en todo caso, hasta obtener una mezcla homogénea y sin grumos. Realizar una primera capa rugosa de bajo espesor, procurando que el mortero penetre en el interior de las juntas despellejadas y rellenándolas (favorecer la penetración del mortero con una operación de cepillado con cepillo de cerdas duras). Proceda con la primera capa de reparación de la sección hasta aproximadamente la mitad del espesor total esperado. Coloque la malla de fibra de vidrio ARMAGLASS STRUCTURA 330, teniendo cuidado de ahogar parcialmente la malla en la primera capa de mortero aún fresco. Espere a que se endurezca la primera capa, luego aplique la segunda capa de mortero UNISAN, hasta completar la sección de refuerzo requerida (en promedio de 2 a 4 cm en total). Consumo de mortero UNISAN aprox. 15 kg / m² por cm de espesor.

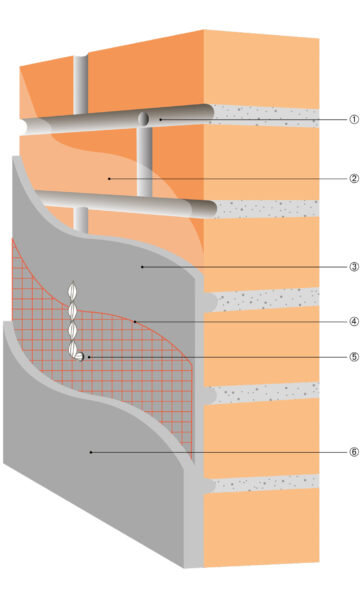

Estratigrafía de aplicación
- Limpieza de juntas y orificio de alojamiento de la barra helicoidal
- Imprimación del sustrato con BOND HG
- Mortero UNISAN (1a capa)
- ARMAGLASS STRUCTURA 330 ahogada en la 1a capa de UNISAN
- Inserción de barra helicoidal HELIX STEEL AISI 304 y fijación con anclaje químico SYNTECH FIX EP (doblar la barra helicoidal a L para soportar la malla ARMAGLASS STRUCTURA 330)
- UNISAN (2da capa)
COMPONENTES DEL SISTEMA
Bond HG
Látex ligante y adhesivo multifuncional, en solución viscosa de color claro rosado, a base de un elastómero especial en dispersión acuosa, promotores de coalescencia, agentes desaireantes y cargas de reacción superpuzolánica. Bond HG es un compuesto multifuncional reactivo, flexibilizante e impermeabilizante, para preparar imprimaciones de adherencia, lechadas de adherencia y revestimientos impermeabilizantes, así como para mejorar la adhesión, la adherencia, la deformabilidad, la impermeabilidad y las prestaciones de morteros, enfoscados, hormigones y concretos.
Bond HG
Látex ligante y adhesivo multifuncional, en solución viscosa de color claro rosado, a base de un elastómero especial en dispersión acuosa, promotores de coalescencia, agentes desaireantes y cargas de reacción superpuzolánica. Bond HG es un compuesto multifuncional reactivo, flexibilizante e impermeabilizante, para preparar imprimaciones de adherencia, lechadas de adherencia y revestimientos impermeabilizantes, así como para mejorar la adhesión, la adherencia, la deformabilidad, la impermeabilidad y las prestaciones de morteros, enfoscados, hormigones y concretos.
Unisan
Mortero compuesto, reforzado con fibras, consolidante, de baja absorción de agua líquida, utilizado para la rehabilitación estructural de fábricas antiguas o monumentales en estado ruinoso. No contiene sustancias potencialmente perjudiciales para las fábricas y está compuesto por conglomerantes hidráulicos exentos de sales solubles, sílices con actividad puzolánica, áridos seleccionados silíceo-calcáreos, agentes específicos reductores de la retracción y fibras READYMESH resistentes a los álcalis, que confieren elevadas prestaciones a flexotracción e incrementan la energía de fractura del mortero. Ideal para la rehabilitación estructural de fábricas antiguas de ladrillo, piedra o mixtas, combinado con las mallas de fibra de vidrio ARMAGLASS STRUCTURA.
Unisan
Mortero compuesto, reforzado con fibras, consolidante, de baja absorción de agua líquida, utilizado para la rehabilitación estructural de fábricas antiguas o monumentales en estado ruinoso. No contiene sustancias potencialmente perjudiciales para las fábricas y está compuesto por conglomerantes hidráulicos exentos de sales solubles, sílices con actividad puzolánica, áridos seleccionados silíceo-calcáreos, agentes específicos reductores de la retracción y fibras READYMESH resistentes a los álcalis, que confieren elevadas prestaciones a flexotracción e incrementan la energía de fractura del mortero. Ideal para la rehabilitación estructural de fábricas antiguas de ladrillo, piedra o mixtas, combinado con las mallas de fibra de vidrio ARMAGLASS STRUCTURA.
Armaglass Structura 330
Malla de refuerzo estructural de 330 g/m², con cuadrícula de 50 x 50 mm, fabricada con fibra de vidrio resistente a los álcalis, con un contenido de dióxido de zirconio > 16 %, tejida en construcción de vuelta inglesa y aprestada con polímero termoendurecible; de aplicación fácil y rápida, manejable y sencilla de cortar. Combina ligereza y reducido espesor con excelentes características mecánicas en trama y urdimbre. Resiste a los agentes atmosféricos y a los ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Adecuada para cualquier soporte y perfectamente compatible tanto con morteros de base cementosa como con morteros de base de cal.
Armaglass Structura 330
Malla de refuerzo estructural de 330 g/m², con cuadrícula de 50 x 50 mm, fabricada con fibra de vidrio resistente a los álcalis, con un contenido de dióxido de zirconio > 16 %, tejida en construcción de vuelta inglesa y aprestada con polímero termoendurecible; de aplicación fácil y rápida, manejable y sencilla de cortar. Combina ligereza y reducido espesor con excelentes características mecánicas en trama y urdimbre. Resiste a los agentes atmosféricos y a los ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Adecuada para cualquier soporte y perfectamente compatible tanto con morteros de base cementosa como con morteros de base de cal.
Syntech E-Plus
Syntech E-Plus es un adhesivo bicomponente a base de resinas epoxi, con una elevadísima capacidad de adherencia y resistencia a las tensiones derivadas de cargas elevadas, así como un rápido desarrollo de las resistencias mecánicas; adecuado para el anclaje y la fijación estructural de barras y elementos metálicos sobre superficies de hormigón, materiales pétreos, ladrillo, madera y materiales de construcción en general. Syntech E-Plus también puede utilizarse como agente de unión entre materiales de distinta naturaleza. Debe extrudirse con una pistola específica de 470 cc (véase la ficha técnica: PISTOLAS Extrusoras para Cartuchos). Syntech E-Plus está certificado conforme a ETAG para cargas sísmicas C2.
Syntech E-Plus
Syntech E-Plus es un adhesivo bicomponente a base de resinas epoxi, con una elevadísima capacidad de adherencia y resistencia a las tensiones derivadas de cargas elevadas, así como un rápido desarrollo de las resistencias mecánicas; adecuado para el anclaje y la fijación estructural de barras y elementos metálicos sobre superficies de hormigón, materiales pétreos, ladrillo, madera y materiales de construcción en general. Syntech E-Plus también puede utilizarse como agente de unión entre materiales de distinta naturaleza. Debe extrudirse con una pistola específica de 470 cc (véase la ficha técnica: PISTOLAS Extrusoras para Cartuchos). Syntech E-Plus está certificado conforme a ETAG para cargas sísmicas C2.
Helix Steel AISI 304
Barra helicoidal de acero inoxidable AISI 304, trefilada en frío, con elevadas prestaciones mecánicas, para el rejuntado armado y para las conexiones, incluso pasantes, en fábricas de albañilería, hormigón armado, arcos y bóvedas. Adecuada para la consolidación de estructuras en zonas sísmicas; ventajosa en combinación con conglomerantes hidráulicos (cemento y cal hidráulica) y con conglomerantes de matriz resinosa, facilita especialmente la obtención de prestaciones fisicomecánicas en combinación con el mortero Unisan, con los productos de las familias REPAR y GROUT y con las resinas estructurales de la familia SYNTECH. El accesorio opcional Connector Steel Aisi 304, suministrado por separado bajo pedido, permite conectar la barra helicoidal pasante con la barra helicoidal colocada en profundidad en la junta descarnada.
Helix Steel AISI 304
Barra helicoidal de acero inoxidable AISI 304, trefilada en frío, con elevadas prestaciones mecánicas, para el rejuntado armado y para las conexiones, incluso pasantes, en fábricas de albañilería, hormigón armado, arcos y bóvedas. Adecuada para la consolidación de estructuras en zonas sísmicas; ventajosa en combinación con conglomerantes hidráulicos (cemento y cal hidráulica) y con conglomerantes de matriz resinosa, facilita especialmente la obtención de prestaciones fisicomecánicas en combinación con el mortero Unisan, con los productos de las familias REPAR y GROUT y con las resinas estructurales de la familia SYNTECH. El accesorio opcional Connector Steel Aisi 304, suministrado por separado bajo pedido, permite conectar la barra helicoidal pasante con la barra helicoidal colocada en profundidad en la junta descarnada.
